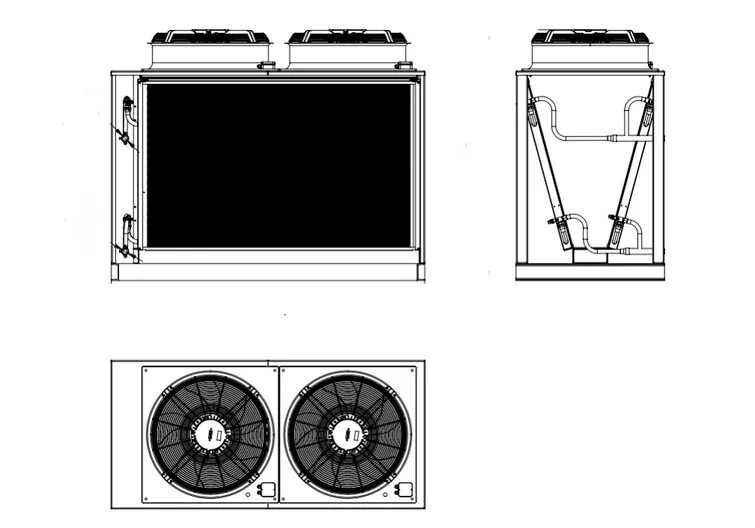

Воздушные конденсаторы NRD-CV
NRD-СV – это линейка воздушных теплообменных аппаратов, в которых происходит фазовый переход газообразного хладагента в жидкое состояние (конденсация). Отличительной особенностью являются компактные размеры, малая заправка системы, работа с любой маркой фреона. Так же конструкцией предусмотрено отсечение вентилями любого вышедшего из строя микроканального теплообменника (для ремонта или замены), что позволяет не прекращать эксплуатацию всего аппарата. Максимальное рабочее давление 45 бар.
Конструктивно воздушный конденсатор представляет собой изделие полной заводской готовности. Узлы и элементы расположены на единой раме и герметично соединены трубопроводами фреонового контура. Изделие проходит испытание на герметичность и плотность, при отправке заказчику законсервировано под избыточным давлением 0,7 бар сухим азотом.
Базовая комплектация
- Теплообменники микроканальные
- Осевые вентиляторы
- Несущая рама, покрашенная порошковой краской
- Трубопроводная арматура
- Комплект документации (паспорт, руководство по эксплуатации)
файлы для скачивания
|
|
Модели NRD-CV |
|||||||
|
Параметр |
CV.2 |
CV.4 |
CV.6 |
CV.8 |
CV.10 |
CV.12 |
CV.14 |
CV.16 |
|
Производительность, кВт* |
169,2 |
338,4 |
507,6 |
676,8 |
846,0 |
1015,2 |
1184,4 |
1353,6 |
|
Количество вентиляторов |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
|
Потребляемая мощность, кВт |
4,26 |
8,52 |
12,78 |
17,04 |
21,3 |
25,56 |
29,82 |
34,08 |
|
Потребляемый ток, А |
9,9 |
19,8 |
29,7 |
39,6 |
49,5 |
59,4 |
69,3 |
79,2 |
|
Расход воздуха, м3/ч |
45600 |
91200 |
136800 |
182400 |
228000 |
273600 |
319200 |
364800 |
|
Уровень шума, dB |
51 |
54 |
56 |
57 |
58 |
59 |
60 |
61 |
|
Присоединительные размеры вх/вых, дюйм |
1 5/8х1 5/8 |
2 1/8х2 1/8 |
2 5/8х2 5/8 |
3 1/8х3 1/8 |
3 1/8х3 1/8 |
3 5/8х3 5/8 |
4 1/8х4 1/8 |
4 1/8х4 1/8 |
|
Габаритные размеры, мм |
|
|
|
|
|
|
|
|
|
Длина |
2250 |
2100 |
3150 |
4200 |
5250 |
6300 |
7350 |
8400 |
|
Ширина |
1050 |
2250 |
2250 |
2250 |
2250 |
2250 |
2250 |
2250 |
|
Высота |
1780 |
1780 |
1780 |
1780 |
1780 |
1780 |
1780 |
1780 |
|
Масса сухая, кг** |
440 |
880 |
1320 |
1760 |
2200 |
2640 |
3080 |
3520 |
* – Производительность указана для условий R507 Тос=+30 Тк=+45 Тгг=+80 вентилятор 6D. Для других условий и фреонов необходимо воспользоваться таблицей подбора на следующей странице
** – Масса сухая, может варьироваться в зависимости от используемых опций
|
Модель |
Марка фреона |
Производительность при Тк=+45 Тгг=+80, кВт |
|||||
|
Δ10 |
Δ11 |
Δ12 |
Δ13 |
Δ14 |
Δ15 |
||
|
NRD-CV.2 |
R404A |
113,28 |
124.34 |
135.28 |
146.12 |
156.86 |
167.52 |
|
R507 |
115.14 |
126.18 |
137.12 |
147.94 |
158.66 |
169.2 |
|
|
R410A |
116.12 |
127.46 |
138.7 |
149.86 |
160.96 |
172.0 |
|
|
R407C |
79.48 |
91.6 |
103.42 |
114.52 |
125.18 |
135.72 |
|
|
NRD-CV.4 |
R404A |
226.56 |
248.68 |
270.56 |
292.24 |
313.72 |
335.04 |
|
R507 |
230.28 |
252.36 |
274.24 |
295.88 |
317.32 |
338.4 |
|
|
R410A |
232.24 |
254.92 |
277.4 |
299.72 |
321.92 |
344.0 |
|
|
R407C |
158.96 |
183.2 |
206.84 |
229.04 |
250.36 |
271.44 |
|
|
NRD-CV.6 |
R404A |
339.84 |
373.02 |
408.84 |
438.36 |
470.58 |
502.56 |
|
R507 |
345.42 |
378.54 |
411.36 |
443.82 |
475.98 |
507.6 |
|
|
R410A |
348.36 |
382.38 |
416.1 |
449.58 |
482.88 |
516.0 |
|
|
R407C |
238.44 |
274.8 |
310.26 |
343.56 |
375.54 |
407.16 |
|
|
NRD-CV.8 |
R404A |
453.12 |
497.36 |
541.12 |
584.48 |
627.44 |
670.08 |
|
R507 |
460.56 |
504.72 |
548.48 |
591.76 |
634.64 |
676.8 |
|
|
R410A |
464.48 |
509.84 |
554.8 |
599.44 |
643.84 |
688.0 |
|
|
R407C |
317.92 |
366.4 |
413.68 |
458.08 |
500.72 |
542.88 |
|
|
NRD-CV.10 |
R404A |
566.4 |
621.7 |
676.4 |
730.6 |
784.3 |
837.6 |
|
R507 |
575.7 |
630.9 |
685.6 |
739.7 |
793.3 |
846.0 |
|
|
R410A |
580.6 |
637.3 |
693.5 |
749.3 |
804.8 |
860.0 |
|
|
R407C |
397.4 |
458.0 |
517.1 |
572.6 |
625.9 |
678.6 |
|
|
NRD-CV.12 |
R404A |
679.68 |
746.04 |
811.68 |
876.72 |
941.16 |
1005.12 |
|
R507 |
690.84 |
757.08 |
822.72 |
887.64 |
951.96 |
1015.2 |
|
|
R410A |
696.72 |
764.76 |
832.2 |
899.16 |
965.76 |
1032.0 |
|
|
R407C |
476.88 |
549.6 |
620.52 |
687.12 |
751.08 |
814.32 |
|
|
NRD-CV.14 |
R404A |
792.96 |
870.38 |
946.96 |
1022.84 |
1098.02 |
1172.64 |
|
R507 |
805.98 |
883.26 |
959.84 |
1035.58 |
1110.62 |
1184.4 |
|
|
R410A |
812.84 |
892.22 |
970.9 |
1049.02 |
1126.72 |
1204.0 |
|
|
R407C |
556.36 |
641.2 |
723.94 |
801.64 |
876.26 |
950.04 |
|
|
NRD-CV.16 |
R404A |
906.24 |
994.72 |
1082.24 |
1168.96 |
1254.88 |
1340.16 |
|
R507 |
921.12 |
1009.44 |
1096.96 |
1183.52 |
1269.28 |
1353.6 |
|
|
R410A |
928.96 |
1019.68 |
1109.6 |
1198.88 |
1287.68 |
1376.0 |
|
|
R407C |
635.84 |
732.8 |
827.36 |
916.16 |
1001.44 |
1085.76 |
|
