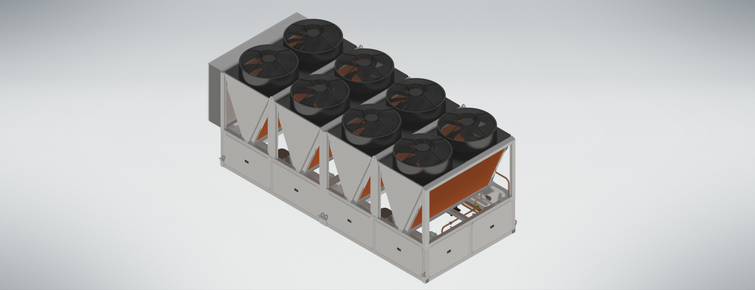

Чиллеры с микроканальным конденсатором
от 50 до 830 кВт
ЛИНЕЙКА ЧИЛЛЕРОВ C МИКРОКАНАЛЬНЫМ КОНДЕНСАТОРОМ НА ХЛАДАГЕНТЕ R410A
Мощность от 50 до 830 кВт
NRG-MCV – линейка чиллеров средней производительности на хладагенте R410A. Предназначены для установки на открытом воздухе и в помещении. Модельный ряд покрывает производительность от 50 до 830 квт. Характерной особенностью является использование высокоэффективных микроканальных конденсаторов, способных работать при высоком давлении. Применение нескольких компрессоров и контуров по хладагенту обеспечивает широкий диапазон производительности и высокую надежность.
Чиллер – это холодильная установка, применяемая для охлаждения жидких хладоносителей в системах кондиционирования воздуха, производственных технологических процессах, питьевой воды и напитков в пищевой промышленности.

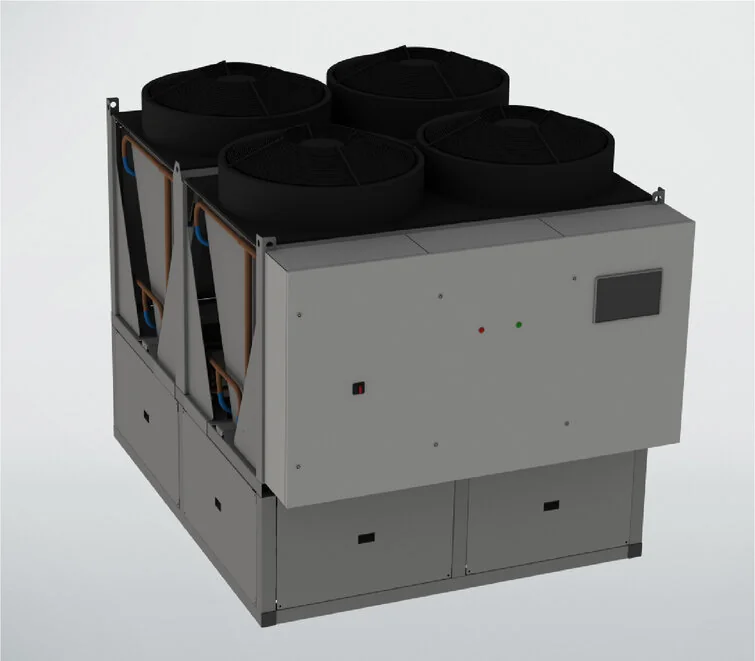

Конструктивно чиллер представляет собой изделие полной заводской готовности. Узлы и элементы чиллера расположены в корпусе и герметично соединены трубопроводами холодильного контура и контура охлаждаемой жидкости. Все гидравлические контуры проходят испытание на герметичность и плотность, при отправке заказчику чиллер законсервирован под избыточным давлением 0,7 бар сухим азотом, контур охлаждаемой жидкости осушен.
Управление чиллером осуществляется посредством панели управления, которая спроектирована для обеспечения автоматической работы, поддержания заданных рабочих параметров и защиты от недопустимых режимов эксплуатации. Система автоматики перед отправкой заказчику проходит проверку на наличие неисправностей и работоспособность.
Базовая комплектация
- Компрессор спиральный (количество от 1 до 12)
- Испаритель пластинчатый паяный или кожухотрубный
- Встроенный воздушный конденсатор
- Ресивер для сбора хладагента
- Насос для перекачки охлаждаемой жидкости
- Трубопроводная арматура
- Фильтр охлаждаемой жидкости
- КИПиА
- Панель управления с контроллером
- Комплект документации (паспорт, гидравлическая и электрическая схема, руководство по эксплуатации)
|
Модель чиллера |
Qо, кВт* |
Nэ, кВт* |
Кол-во компрессоров/ кол-во контуров |
Кол-во насосов/ мощность, кВт |
Расход/ напор, м3/ч / м |
Потери на испарителе, кПа |
Габаритные размеры ДхШхВ, мм |
Масса, кг |
Присоеди-нение Dn/Pn |
|
NRG-MCV-50 |
50,1 |
12,8 |
1/1 |
1/3 |
8,61/34 |
45,2 |
2250х1300х2500 |
850 |
65/16 |
|
NRG-MCV-70 |
69,5 |
17,1 |
1/1 |
1/3 |
11,94/33 |
41,5 |
2250х1300х2500 |
850 |
65/16 |
|
NRG-MCV-100 |
100,2 |
25,6 |
2/1 |
1/3 |
17,19/33 |
45,1 |
2250х1300х2500 |
1020 |
80/16 |
|
NRG-MCV-135 |
138,9 |
34,1 |
2/1 |
1/5,5 |
23,88/31 |
38,8 |
2600х2250х2500 |
1670 |
100/16 |
|
NRG-MCV-150 |
150,3 |
38,3 |
3/1 |
1/5,5 |
25,78/31 |
44,9 |
2600х2250х2500 |
1800 |
100/16 |
|
NRG-MCV-205 |
208,5 |
51,1 |
3/1 |
1/7,5 |
35,83/32 |
24,7 |
2600х2250х2500 |
1890 |
125/16 |
|
NRG-MCV-250 |
250,5 |
63,9 |
5/1 |
1/7,5 |
43,05/30 |
35,6 |
3900х2250х2500 |
2760 |
125/16 |
|
NRG-MCV-300 |
300,6 |
76,7 |
6/2 |
1/11 |
51,78/31 |
41,11 |
5200х2250х2500 |
3810 |
150/16 |
|
NRG-MCV-415 |
416,9 |
102,1 |
6/2 |
1/11 |
71,82/30 |
37,11 |
5200х2250х2500 |
3810 |
150/16 |
|
NRG-MCV-500 |
501 |
127,8 |
10/2 |
1/18,5 |
86,3/31 |
46,37 |
7800х2250х2500 |
5900 |
200/16 |
|
NRG-MCV-555 |
555,9 |
136,1 |
8/2 |
1/18,5 |
95,76/31 |
32,22 |
7800х2250х2500 |
5900 |
200/16 |
|
NRG-MCV-600 |
601,2 |
153,4 |
12/2 |
1/18,5 |
103,56/30 |
37,33 |
7800х2250х2500 |
6200 |
200/16 |
|
NRG-MCV-695 |
694,9 |
170,1 |
10/2 |
1/22 |
119,7/34 |
48,34 |
7800х2250х2500 |
6200 |
200/16 |
|
NRG-MCV-830 |
833,8 |
204,1 |
12/2 |
1/30 |
143,63/34 |
50,58 |
10500х2250х2500 |
7800 |
250/16 |
* Холодопроизводительность и потребляемая мощность указаны при температуре вх/вых воды +20°С /+15°С и температуре окружающего воздуха +35°С.
Для определения холодопроизводительности на иных параметрах воспользуйтесь таблицей подбора на следующей странице.
|
Модель чиллера |
Твозд (Тконд) |
Вода на выходе из чиллера |
||||||||||
|
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
||
|
Одноконтурные |
||||||||||||
|
NRG-MCV-50 |
25 (40) |
39.7 |
41.1 |
42.6 |
44.1 |
45.7 |
47.3 |
49.0 |
50.7 |
52.5 |
54.3 |
56.2 |
|
30 (45) |
37.5 |
38.9 |
40.3 |
41.7 |
43.2 |
44.7 |
46.3 |
48.0 |
49.7 |
51.4 |
53.2 |
|
|
35 (50) |
35.2 |
36.5 |
37.8 |
39.2 |
40.6 |
42.1 |
43.6 |
45.15 |
46.7 |
48.4 |
50.1 |
|
|
NRG-MCV-70 |
25 (40) |
55.0 |
56.9 |
59.0 |
61.0 |
63.2 |
65.4 |
67.6 |
69.9 |
72.2 |
74.6 |
77.1 |
|
30 (45) |
52.2 |
54.2 |
56.1 |
58.1 |
60.2 |
62.3 |
64.5 |
66.7 |
69.0 |
71.4 |
73.7 |
|
|
35 (50) |
48.8 |
50.7 |
52.6 |
54.5 |
56.5 |
58.5 |
60.6 |
62.8 |
65.0 |
67.2 |
69.5 |
|
|
NRG-MCV-100 |
25 (40) |
79.4 |
82.3 |
85.2 |
88.3 |
91.4 |
94.7 |
98.0 |
101.5 |
105.0 |
108.7 |
112.5 |
|
30 (45) |
75.0 |
77.8 |
80.6 |
83.5 |
86.4 |
89.5 |
92.7 |
96.0 |
99.3 |
102.8 |
106.4 |
|
|
35 (50) |
70.5 |
73.0 |
75.7 |
78.4 |
81.3 |
84.2 |
87.2 |
90.3 |
93.5 |
96.8 |
100.2 |
|
|
NRG-MCV-135 |
25 (40) |
109.9 |
113.9 |
117.9 |
122.1 |
126.3 |
130.7 |
135.2 |
139.7 |
144.4 |
149.2 |
154.1 |
|
30 (45) |
104.5 |
108.3 |
112.2 |
116.3 |
120.4 |
124.7 |
129.0 |
133.5 |
138.0 |
142.7 |
147.5 |
|
|
35 (50) |
97.7 |
101.3 |
105.1 |
109.0 |
113.0 |
117.0 |
121.2 |
125.5 |
129.9 |
134.4 |
138.9 |
|
|
NRG-MCV-150 |
25 (40) |
119.1 |
123.4 |
127.8 |
132.4 |
137.1 |
142.0 |
147.0 |
152.2 |
157.5 |
163.1 |
168.8 |
|
30 (45) |
112.6 |
116.6 |
120.8 |
125.2 |
129.7 |
134.3 |
139.0 |
143.9 |
149.0 |
154.2 |
159.6 |
|
|
35 (50) |
105.7 |
109.6 |
113.6 |
117.7 |
121.9 |
126.3 |
130.8 |
135.5 |
140.3 |
145.2 |
150.3 |
|
|
NRG-MCV-205 |
25 (40) |
164.9 |
170.8 |
176.9 |
183.1 |
189.5 |
196.1 |
202.7 |
209.6 |
216.6 |
223.8 |
231.2 |
|
30 (45) |
156.7 |
162.5 |
168.4 |
174.4 |
180.6 |
187.0 |
193.5 |
200.2 |
207.0 |
214.1 |
221.2 |
|
|
35 (50) |
146.5 |
152.0 |
157.7 |
163.5 |
169.5 |
175.6 |
181.8 |
188.3 |
194.9 |
201.6 |
208.5 |
|
|
NRG-MCV-250 |
25 (40) |
198.5 |
205.7 |
213.1 |
220.7 |
228.5 |
236.7 |
245.0 |
253.7 |
262.6 |
271.8 |
281.3 |
|
30 (45) |
187.6 |
194.4 |
201.4 |
208.7 |
216.1 |
223.8 |
231.7 |
239.9 |
248.3 |
257.1 |
266.0 |
|
|
35 (50) |
176.2 |
182.6 |
189.3 |
196.1 |
203.2 |
210.5 |
218.0 |
225.8 |
233.8 |
242.0 |
250.5 |
|
|
Двухконтурные |
||||||||||||
|
NRG-MCV-300 |
25 (40) |
238.2 |
246.8 |
255.7 |
264.8 |
274.2 |
284.0 |
294.0 |
304.4 |
315.1 |
326.1 |
337.5 |
|
30 (45) |
225.1 |
233.3 |
241.7 |
250.4 |
259.3 |
268.5 |
278.0 |
287.9 |
298.0 |
308.5 |
319.2 |
|
|
35 (50) |
211.4 |
219.1 |
227.1 |
235.3 |
243.8 |
252.5 |
261.6 |
270.9 |
280.5 |
290.3 |
300.6 |
|
|
NRG-MCV-415 |
25 (40) |
329.8 |
341.6 |
353.8 |
366.2 |
379.0 |
392.1 |
405.5 |
419.2 |
433.3 |
447.6 |
462.3 |
|
30 (45) |
313.4 |
324.9 |
336.7 |
348.8 |
361.3 |
374.0 |
387.1 |
400.4 |
414.1 |
428.1 |
442.4 |
|
|
35 (50) |
293.0 |
304.0 |
315.4 |
327.0 |
338.9 |
351.1 |
363.7 |
376.5 |
389.7 |
403.1 |
416.9 |
|
|
NRG-MCV-500 |
25 (40) |
397.0 |
411.3 |
426.1 |
441.3 |
457.0 |
473.3 |
490.0 |
507.3 |
525.1 |
543.5 |
562.5 |
|
30 (45) |
375.2 |
388.8 |
402.8 |
417.3 |
432.2 |
447.5 |
463.4 |
479.8 |
496.6 |
514.1 |
532.0 |
|
|
35 (50) |
352.3 |
365.2 |
378.5 |
392.2 |
406.4 |
420.9 |
436.0 |
451.5 |
467.5 |
483.9 |
501.0 |
|
|
NRG-MCV-555 |
25 (40) |
439.8 |
455.5 |
471.8 |
488.3 |
505.4 |
522.8 |
540.6 |
559.0 |
577.7 |
596.8 |
616.4 |
|
30 (45) |
417.8 |
433.2 |
449.0 |
465.1 |
481.7 |
498.6 |
516.1 |
533.8 |
552.1 |
570.8 |
589.8 |
|
|
35 (50) |
390.6 |
405.4 |
420.5 |
436.0 |
451.9 |
468.2 |
484.9 |
502.0 |
519.6 |
537.5 |
555.9 |
|
|
NRG-MCV-600 |
25 (40) |
476.4 |
493.6 |
511.3 |
529.6 |
548.4 |
568.0 |
588.0 |
608.8 |
630.1 |
652.2 |
675.0 |
|
30 (45) |
450.2 |
466.6 |
483.4 |
500.8 |
518.6 |
537.0 |
556.1 |
575.8 |
595.9 |
616.9 |
638.4 |
|
|
35 (50) |
422.8 |
438.2 |
454.2 |
470.6 |
487.7 |
505.1 |
523.2 |
541.8 |
561.0 |
580.7 |
601.2 |
|
|
NRG-MCV-695 |
25 (40) |
549.7 |
569.4 |
589.7 |
610.4 |
631.7 |
653.5 |
675.8 |
698.7 |
722.1 |
746.0 |
770.5 |
|
30 (45) |
522.3 |
541.5 |
561.2 |
581.4 |
602.1 |
623.3 |
645.1 |
667.3 |
690.1 |
713.5 |
737.3 |
|
|
35 (50) |
488.3 |
506.7 |
525.6 |
545.0 |
564.9 |
585.2 |
606.1 |
627.5 |
649.5 |
671.9 |
694.9 |
|
|
NRG-MCV-830 |
25 (40) |
659.6 |
683.3 |
707.6 |
732.5 |
758.0 |
784.2 |
811.0 |
838.4 |
866.5 |
895.2 |
924.6 |
|
30 (45) |
626.8 |
649.8 |
673.4 |
697.7 |
722.5 |
748.0 |
774.1 |
800.8 |
828.1 |
856.2 |
884.8 |
|
|
35 (50) |
586.0 |
608.0 |
630.7 |
654.0 |
677.9 |
702.2 |
727.3 |
753.0 |
779.4 |
806.3 |
833.8 |
|
