Теплообменники

Главный элемент теплообменника Ридан – пластины. Благодаря этому теплообменник осуществляет высокоэффективный обмен тепла от теплоносителя до нагреваемой жидкости или газа. Теплообменники Ридан нашли широкое применение на малых производственных предприятиях, крупных заводах и в сфере ЖКХ.

Основные достоинства пластинчатых теплообменников Ридан – это экономичность, простота монтажа и эксплуатации. Стоит отметить также высочайшую устойчивость к различным отложениям и накипи, которые могут образовываться от теплоносителя. За счет этих качеств теплообменники отличаются долговечностью.

Купить в магазине

Пластинчатые Паяные

файлы для скачивания

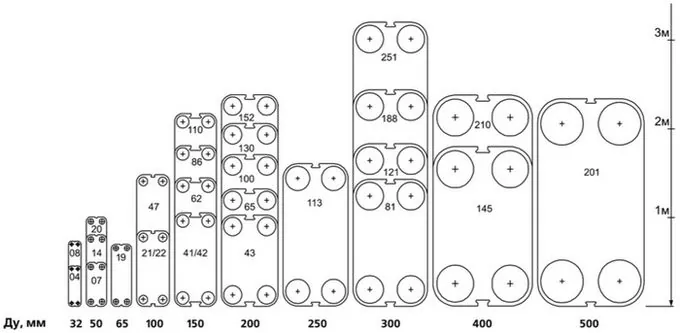

Типоразмерный ряд разборных пластинчатых теплообменников Ридан

Основные характеристики пластинчатых теплообменников Ридан НН

Материал пластин и прокладок для разборного пластинчатого теплообменника подбирается в зависимости от состава рабочей среды.

Рабочая температура: от –30 °С до +200 °С.
Максимальное рабочее давление: до 25 бар.
Используемые материал прокладок: Nitrile, EPDM, Silicone, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276.
Допустимое количество пластин: 11 - 930 шт.

Главный элемент данного пластинчатого теплообменника Ридан – пластины. Благодаря этому теплообменник осуществляет высокоэффективный обмен тепла от теплоносителя до нагреваемой жидкости или газа. Теплообменники Ридан НН нашли широкое применение на малых производственных предприятиях, крупных заводах и в сфере ЖКХ.

Основные достоинства пластинчатых теплообменников Ридан НН – это экономичность, простота монтажа и эксплуатации. Стоит отметить также высочайшую устойчивость к различным отложениям и накипи, которые могут образовываться от теплоносителя. За счет этих качеств теплообменники отличаются долговечностью.

Тип ПТО	Площадь пластины, м2	Ду, мм	Площадь теплообмена макс., м2
XGF025	0,021	25	1,43
НН №02	0,021	25	1,43
XGM032	0,067	32	6,57
НН №04	0,042	32	3,696
НН №08	0,084	32	7,392
НН №06М	0,067	32	6,57
XGM050	0,157	50	29,52
НН №07	0,073	50	7,957
НН №12М	0,157	50	29,52
НН №14	0,15	50	16,35
НН №18	0,179	65	24,702
НН №19	0,22	65	38,72
НН №20	0,21	50	22,89
НН №21	0,24	100	56,16
НН №21Е	0,23	100	68,54
НН №22	0,26	100	47,58
НН №22Е	0,26	100	48,36
НН №31	0,33	65	50,49
НН №36	0,35	100	80,5
НН №37	0,4	80	240,2
НН №41	0,45	150	217,35
НН №42	0,46	150	176,18
НН №43 О/С-10	0,46	200	314,18
НН №43 О/С-16	0,46	200	308,66
НН №44	0,45	65	68,85
НН №45Е	0,4	100	150,8
НН №47	0,5	100	117
НН №55Е	0,57	100	214,89
НН №62	0,68	150	328,44
НН №64	0,35	100	80,5
НН №65 О/С-10	0,68	200	472,6
НН №65 О/С-16	0,68	200	470,56
НН №67	0,54	250	351
НН №81 О/С-16	0,84	300	782,04
НН №86	0,9	150	591,3
XGF100-034	0,5	100
XGF100-050	0,4-0,6	100
XGF100-066	0,4-0,6	100
НН №100	1,0	200	684
НН №110	1,2	150	788,4
НН №113	1,13	250	732,24
НН №121	1,26	300	1169,28
НН №130	1,33	200	884,45
НН №140	1,1	500	992,2
НН №145	1,45	400	1339,80
НН №152	1,52	200	1015,36
НН №155	1,56	250	1014
НН №188	1,96	300	1818,88
НН №201	2,1	500	1929,9
НН №210	2,205	400	2037,42
НН №251	2,625	300	2436
НН №300	3,10	500	2910,90
НН №310	3,20	600	2373,42
НН №315	3,15	400	3200,4
НН №430	4,46	600	3303,19
НН №600	5,96	600	4416,36

Паяный пластинчатый теплообменник

Паяный пластинчатый теплообменник — это устройство, предназначенное для передачи теплоты от среды с более высокой температурой (греющий теплоноситель) к среде с более низкой температурой (нагреваемый теплоноситель) через разделяющие стенки (поверхность теплообмена). Такой способ передачи тепла называется рекуперативным. Поверхностью теплообмена является пакет штампованных пластин из нержавеющей стали с гофрированной поверхностью разного профиля. В теплообменниках Ридан в качестве теплоносителя используются вода или гликолевые растворы с концентрацией не более 50 %.

Паяные пластинчатые теплообменники Ридан разработаны специально для систем теплоснабжения. Широкая номенклатура теплообменников позволяет оснащать ими не только теплоиспользующие системы, например отопление и горячее водоснабжение, но и системы холодоснабжения установок для вентиляции и кондиционирования воздуха.

Модель	Код	Материал пластин		Тип присоединения	Количество пластин
XB-26R	004B2025R	Нержавеющая сталь AISI 316L	DN20	Резьбовое	10
	004B2026R				16
	004B2027R				20
	004B2028R				26
	004B2029R				30
	004B2030R				36
	004B2031R				40
	004B2032R				50
	004B2033R				60
	004B2034R				70
XB-25R	004B2037R	Нержавеющая сталь AISI 316L	DN20	Резьбовое	10
	004B2038R				16
	004B2039R				20
	004B2041R				26
	004B2042R				30
	004B2043R				36
	004B2044R				40
	004B2046R				50
	004B2047R				60
	004B2048R				70
XB-30R	004H7555R	Нержавеющая сталь AISI 316L	DN32	Резьбовое	10
	004H7556R				16
	004H7557R				20
	004H7558R				26
	004H7559R				30
	004H7560R				36
	004H7561R				40
	004H7562R				50
	004H7563R				60
	004H7564R				70
	004H7565R				80
	004H7566R				90
	004H7567R				100
	004H7568R				110
	004H7569R				120
	004H7570R				140
XB-60R	004H7300R	Нержавеющая сталь AISI 316L	DN25	Резьбовое	10
	004H7301R				16
	004H7302R				20
	004H7303R				26
	004H7304R				30
	004H7305R				36
	004H7306R				40
	004H7307R				50
	004H7308R				60
	004H7309R				70
	004H7310R				80
	004H7311R				90
	004H7312R				100
	004H7313R				110
	004H7314R				120
XB-95R	004B1920R	Нержавеющая сталь AISI 316L	DN50	Резьбовое	30
	004B1921R				36
	004B1922R				40
	004B1923R				50
	004B1932R				60
	004B1933R				70
	004B1934R				80
	004B1936R				90
	004B1937R				100
	004B1938R				110
	004B1939R				120
	004B1940R				140
	004B1941R				160
	004B1942R				180
	004B1943R				200
XB-120R	004B1925R	Нержавеющая сталь AISI 316L	DN50	Резьбовое	30
	004B1926R				36
	004B1927R				40
	004B1928R				50
	004B1929R				60
	004B1930R				70
	004B1931R				80
	004B3452R				90
	004B3453R				100
	004B3454R				110
	004B3455R				120
	004B3456R				140
	004B3457R				160
	004B3458R				180
	004B3459R				200

Скачать

Паяные пластинчатые теплообменники Ридан

Скачать

Разборные пластинчатые теплообменники Ридан

ПОСМОТРЕТЬ ДРУГИЕ БРЕНДЫ

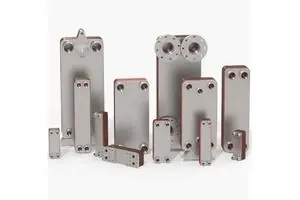

Baode
